一、前言

韶關(guān)冶煉廠兩個(gè)系統(tǒng)的鼓風(fēng)爐渣經(jīng)煙化滬回收的次氧化鋅達(dá)10000 t左右，其主要化學(xué)成份見表1。

表1  次氧化鋅的化學(xué)成份

另外還有少量的C，S，Cl，F(xiàn)等，晶相表明：Zn，Pb，As以氧化物形態(tài)存在，Ge大部分以鍺酸鹽形態(tài)存在，Ag則被包含于Pb中。

目前絕大部分的次氧化鋅返回?zé)Y(jié)配料，這種處理方式有三個(gè)不足之處。

（一）由于次氧化鋅中含砷總量近1000 t，韶關(guān)冶煉廠全廠約50%的砷富集進(jìn)次氧化鋅中，是該廠砷的匯聚點(diǎn)，同時(shí)每年從鉛鋅精礦中帶人的砷約為500～800 t，如不及時(shí)處理。砷將會(huì)在系統(tǒng)中不斷富集循環(huán)，對(duì)環(huán)保造成巨大的壓力。

（二）砷的不斷富集，各物料中砷含量將會(huì)越來(lái)越高，而高砷物料對(duì)該廠主體工藝—ISF爐有不可忽視的負(fù)面影響，同時(shí)給有價(jià)稀散金屬鍺、銦回收帶來(lái)困難。

（三）次氧化鋅返燒結(jié)配料時(shí)，粉塵大且含砷高，造成操作環(huán)境惡劣，同時(shí)配料加入過(guò)多的次氧化鋅使燒結(jié)塊的強(qiáng)度和成塊率下降，影響燒結(jié)塊的質(zhì)量和產(chǎn)量。

因此，尋找合適的處理次氧化鋅的方法，綜合回收鉛鋅鍺砷等有價(jià)金屬，產(chǎn)出市場(chǎng)受歡迎的產(chǎn)品則能變廢為寶，獲得可觀的經(jīng)濟(jì)效益。

二、試驗(yàn)原理及工藝流程

將次氧化鋅加硫酸及少量水混合，則鋅、鉛迅速生成硫酸鹽，發(fā)生的反應(yīng)式主要有：

    ZnO+H₂SO₄=ZnSO₄+H₂O                （1）

    PbO + H₂SO₄ = PbSO₄+H₂O            （2）

    ZnGeO₃ +H₂SO₄ = ZnSO₄ + GeO₂+H₂O   （3）

    As₂O₃十3H₂O=2H₃AsO₃                （4）

在350～550℃烙燒時(shí)，H₃ASO₃被重新分解，H₂O和As₂O₃揮發(fā)：

    2H₃AsO₃=AS₂O₃+3H₂O                 （5）

而硫酸鋅要在大于600℃時(shí)才能分解，硫酸鉛的熔點(diǎn)則達(dá)1170℃，并且在950℃以上開始分解，這兩種產(chǎn)物在此溫度下都會(huì)留在焙砂中，不被揮發(fā)；由于次氧化鋅中有少量碳，GeO₂可能被部分還原成GeO，另外由于次氧化鋅中的Cl， F存在也可能生成GeCl₄，GeF₄而造成有部分被揮發(fā)；而Cl，F(xiàn)則主要生成HCI，HF揮發(fā)出去。

將焙砂水浸時(shí)，硫酸鋅溶于水中，鍺也有30%溶解，而鉛銀則被富集在渣中以便進(jìn)一步回收。其主要工藝流程圖如圖1。

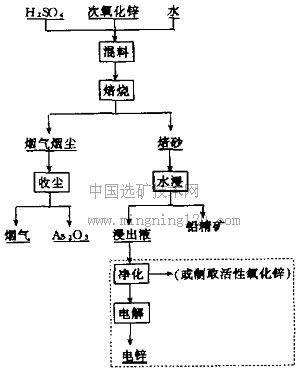

圖1  硫酸焙燒水浸綜合回收次氧化鋅原則流程

三、試驗(yàn)部分

（一）直接酸浸

將次氧化鋅加硫酸直接浸出：1/s= 5∶1，溫度70～90℃，時(shí)間1.5h，終酸10～20 g/L，浸出時(shí)，Zn有96%被浸出，As，Ge約浸出94%、70%， F、Cl浸出90%以上，而Pb、Ag銀留在渣中，浸出液的化學(xué)成份(g/L)；Zn90～100，As8～20，Ge0.1～0.2，F(xiàn)0.1～0.2，Cl0.1～0.2，酸浸液中的As、F、Cl含量都較高，要將其直接凈化成電解液，難度十分大。

（二）硫酸焙燒

將次氧化鋅加直接酸浸量酸耗110%～120%的硫酸和少量水混勻，然后將混料放入石墨坩堝中焙燒。試驗(yàn)考察了不同焙燒溫度、硫酸量、焙燒時(shí)間等參數(shù)。

1、不同硫酸量對(duì)物料揮發(fā)率的影響

各取200 g次氧化鋅加90mL，100mL，110mL，120mL，130mL硫酸于400℃焙燒7h，金屬揮發(fā)率如圖2。F，Cl在這種酸度范圍揮發(fā)較徹底。

圖2  不同硫酸量對(duì)金屬揮發(fā)率的影響

由圖2可知，在這種酸度范圍內(nèi)，鉛、鋅全部在焙砂中，砷鍺則隨加酸量的增加而增加，在加入硫酸110～120mL（即加入直接酸浸耗酸量 110%～120%）時(shí)效果較好，砷的揮發(fā)率為90%以上。

2、不同焙燒溫度對(duì)金屬揮發(fā)率的影響

各取200 g次氧化鋅加120 mL硫酸及少量水混勻，于300℃、350℃、400℃、500℃烙燒7h。F、Cl在較低溫度范圍內(nèi)揮發(fā)完全，而砷則在350℃以上揮發(fā)可達(dá)90%以上，鍺的揮發(fā)為40%左右，而鉛、鋅幾乎不被揮發(fā)。揮發(fā)溫度取400～500℃較合適。見圖3。

圖3  不同焙燒溫度對(duì)金屬揮發(fā)率的影響

3、焙燒時(shí)間對(duì)金屬揮發(fā)率的影響

各取200 g次氧化鋅加115 mL硫酸（98%）及少量水于400～500℃焙燒3h、4h、5h、6h、7h，F(xiàn)、C1在3h就幾乎揮發(fā)完全，金屬揮發(fā)率曲線變化如圖4。

 圖4  不同焙燒時(shí)間對(duì)金屬揮發(fā)率的影響

由圖4知，鋅、鉛始終沒(méi)有什么揮發(fā)，砷、鍺隨時(shí)間增加揮發(fā)率增加。在5h左右時(shí)砷的揮發(fā)率達(dá)到90%以上，試驗(yàn)取焙燒時(shí)間5h較好。

綜合以上條件，硫酸焙燒的最佳條件為：加入次氧化鋅重量的1.1～1.2倍的硫酸，在400～500℃焙燒5h，便可獲得理想的焙燒結(jié)果。

（三）焙砂酸漫將焙砂加水浸出，條件I/s= 5∶1，溫度70℃，時(shí)間1.5 h，浸出終點(diǎn)pH=3，浸出渣量為次氧化鋅的30%，浸出液及渣的化學(xué)成份如表2。

表2  焙砂水浸液及渣的化學(xué)成份

由表2知，浸出液中的As都在0.3g/L以下，F(xiàn)、Cl已符合電解要求，只要對(duì)酸浸液稍加處理就可得到合格的電解前液，而渣被富集成含鉛50%以上含砷小于0.4%的鉛精礦，可以返燒結(jié)配料或另外處理。

四、工業(yè)試驗(yàn)

工業(yè)試驗(yàn)共處理9.2 t次氧化鋅，產(chǎn)出17.36t焙砂，0.75 t煙塵。試驗(yàn)利用回轉(zhuǎn)窯進(jìn)行脫砷、氟、氯，窯長(zhǎng)12 m，直徑1.2m傾斜度5^。。試驗(yàn)條件為：次氧化鋅：硫酸=1∶0.91，焙燒時(shí)間5 h，焙燒溫度為450～550℃，進(jìn)料500kg/h。由于加入的硫酸量幾乎是與次氧化鋅反應(yīng)的量，所以煙囪的煙氣幾乎沒(méi)有。其技術(shù)指標(biāo)為：脫砷率在85%～95%，而F、Cl的脫除率大于95%，而Ge的揮發(fā)率比小型試驗(yàn)好，小于30%，而Pb、Zn、Ag幾乎不揮發(fā)，焙砂中的砷小于0.5%，擴(kuò)大試驗(yàn)中次氧化鋅、焙砂及煙塵的化學(xué)成份的平均值如表3。

表3  工業(yè)試臉中次氧化鋅、焙砂及煙塵的化學(xué)成份（%）

由表3可知，工業(yè)試驗(yàn)與小型試驗(yàn)基本吻合。

五、結(jié)語(yǔ)

（一）采用“硫酸焙燒－水浸”處理次氧化鋅，工藝流程簡(jiǎn)單，鉛、鋅直收率高，成本低，所耗試劑少。在小型試驗(yàn)的基礎(chǔ)上，工業(yè)試驗(yàn)證明該工藝能較好脫除次氧化鋅的砷、氟、氯。

（二）在焙燒條件為：溫度400～500℃，加酸量為次氧化鋅重的110%～120%，焙燒時(shí)間為5 h，焙砂水浸條件為：1/s=5∶1，時(shí)間1.5 h，溫度60～80℃，鉛的直收率大于99%，鋅的直收率為98%，砷的脫除率為90%，鍺的直收率為60%。原料中的98%的鋅、60%左右的鍺、0.5%左右的砷進(jìn)入浸出溶液，而鉛、銀全部留在渣中，浸出渣含鉛50%以上，含砷小于0.4%。

（三）該工藝一個(gè)不足之處是鍺在流程中分散，增加了鍺的回收成本，降低了鍺的回收率。
